🧷 Diagramas de conexión

Cables y colores comunes en equipos GPS

Una instalación correcta comienza con una conexión precisa. Aunque muchos dispositivos GPS comparten principios similares de cableado, cada modelo y fabricante puede tener pequeñas variaciones que marcan la diferencia entre una instalación funcional y una con fallas.
En esta guía encontrarás los colores de cables más comunes, sus funciones, y diagramas de conexión básicos para facilitar la instalación en campo.


📦 ¿Qué incluye el arnés de un GPS típico?

La mayoría de los dispositivos GPS (ya sean de marcas como Teltonika, Concox, Queclink, Topfly, etc.) incluyen un arnés de cables con diferentes colores, cada uno con una función específica.

🔑 Conexiones esenciales:

Color del cableFunciónNotas
RojoAlimentación positiva (+12V / +24V)Conectado a una fuente constante de energía
NegroTierra / GNDConectado al chasis o negativo de batería
AmarilloIgnición (ACC)Detecta encendido del vehículo
VerdeSalida digitalActiva funciones como corte de motor, sirena, etc.
BlancoEntrada digital (botón SOS, sensor puerta)Detecta señales binarias (ON/OFF)
AzulEntrada/salida analógicaPuede medir voltaje o enviar señales
Gris/NaranjaPuerto serie o datos (RS232, TTL)Para accesorios externos (sensor de combustible, lector RFID, etc.)

⚠️ Importante: estos colores son los más usados, pero siempre revisa el manual del fabricante antes de conectar. Algunos modelos pueden variar.


📈 Diagrama de conexión básico: instalación estándar

Un diagrama típico para una instalación básica de rastreo GPS se ve así:

javaCopiarEditar[Vehículo]                          [GPS Tracker]
+12V Batería  ---------------------> Cable rojo (VCC)
Chasis / Tierra  ------------------> Cable negro (GND)
Cable de ignición (llave) --------> Cable amarillo (ACC)

Opcional:
Botón de pánico  ------------------> Cable blanco (entrada digital)
Relé de corte de motor <----------> Cable verde (salida digital)

Este tipo de conexión permite:

  • Alimentar el equipo constantemente.
  • Detectar cuándo el vehículo está encendido.
  • Accionar funciones de control remoto.
  • Activar alertas de emergencia (botón SOS).

🧰 Conexión con relé de corte de motor

Una de las funciones más populares en rastreo GPS es la de corte de motor remoto, y se logra conectando un relé automotriz.

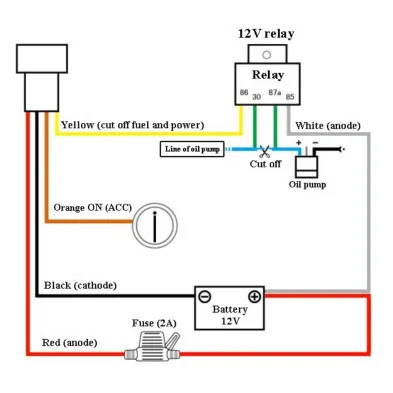

⚙️ Diagrama de corte de motor:

sqlCopiarEditar                [Relé]
Ignición >----->|85    86|<--- Cable verde del GPS (salida digital)
                |30    87|<--- Interrumpe el circuito de la bomba de gasolina

[GPS Tracker]
Cable verde (OUT) ----------- activa o desactiva el relé

Recomendación: usa relés de 12V con diodo de protección para evitar picos de voltaje que dañen el GPS.


🔋 Variaciones en alimentación

Algunos vehículos usan baterías de 24V (camiones, maquinaria pesada), por lo que debes verificar que el GPS sea compatible con amplio rango de voltaje (ideal: 9–36V).
Si no lo es, utiliza un reductor DC-DC para evitar dañar el equipo.


🛰 Antenas externas: conexión de GPS y GSM

Muchos GPS permiten conexión de antenas externas para mejorar recepción.

  • GPS (ubicación): suele ir marcada como GPS ANT o GNSS.
  • GSM (red celular): marcada como GSM ANT o CELL.

Ambas usan conectores tipo SMA, IPEX o similares.
Nunca intercambies las antenas, pueden dañar el módulo interno.


🧪 Verificación después de la instalación

Después de conectar todo:

  1. Mide voltaje entre rojo y negro (debe haber entre 12–24V).
  2. Revisa que el LED de red parpadee (conectado a red celular).
  3. Verifica si hay LED de GPS y si cambia tras obtener señal.
  4. Envía comando SMS o consulta en la plataforma para confirmar que el equipo reporta.
  5. Asegura físicamente el arnés para evitar falsos contactos o vibraciones.

🧠 Consejos del campo

  • Usa estaño o conectores sellados en vez de cinta aislante.
  • Nunca conectes el cable ACC al positivo directo. El GPS perdería capacidad de distinguir el encendido.
  • En buses CAN, conecta accesorios con precaución o usa divisores certificados.
  • Para flotas grandes, lleva una tabla de colores por modelo para evitar errores.

📎 Descarga recomendada: hoja de referencia rápida

¿Quieres una hoja con los colores de cable más comunes por marca y modelo? Muy pronto podrás descargarla desde nuestro blog como PDF imprimible. ¡Suscríbete para no perderla!


✅ Conclusión

Conocer los colores de cables y diagramas de conexión es clave para realizar instalaciones GPS exitosas. Aunque los esquemas son simples, los errores más comunes ocurren por confundir cables o no revisar compatibilidades.
Siempre valida la documentación técnica y utiliza métodos seguros de conexión. Con estas prácticas, reducirás tiempos de instalación y evitarás futuras visitas por fallas.
