[Guía con Diagrama y LEDs]
El CelloTrack 3G es un dispositivo GPS ideal para aplicaciones de rastreo de activos y vehículos, gracias a su tamaño compacto, antenas internas y batería de respaldo.
En esta guía te explicaré cómo instalarlo correctamente, el comportamiento de sus LEDs y botones, y te incluiré un diagrama de conexión.
Material necesario:
- Dispositivo CelloTrack 3G con arnés de conexión.
- SIM card (sin PIN activado).
- Cinta aislante o termocontráctil.
- Multímetro.
- Herramientas básicas: desarmadores, pinzas, brocas, taladro, cinchos plásticos.

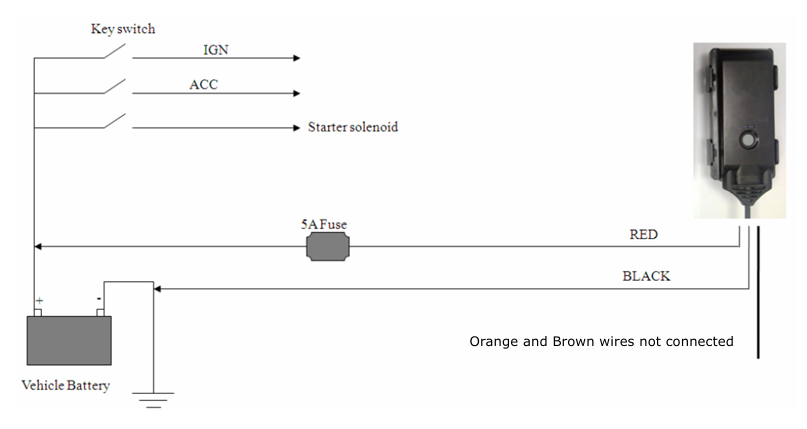

Diagrama de instalación:
(Aquí podríamos agregar un diagrama que te puedo diseñar limpio, como en los otros posts. ¿Te lo preparo?)
Resumen de conexiones principales:
| Cable | Función | Notas |
|---|---|---|
| Rojo (Pin 1) | VCC (+9V a +32V) | Conectar a positivo permanente (batería). |
| Negro (Pin 2) | Tierra (GND) | Conectar a chasis del vehículo. |
| Naranja (Pin 3) | Entrada/salida digital (GP1) | Para ignición, PTO o sensores (opcional). |
| Café (Pin 4) | Entrada/salida digital (GP2) | Funciones adicionales de entrada/salida. |
| Verde (Pin 5) | RS232 TXD (Comunicación) | Solo si se integra a otros dispositivos. |
| Amarillo (Pin 6) | RS232 RXD (Comunicación) | Solo si se integra a otros dispositivos. |
Pasos de instalación:
1. Preparación inicial
- Instala la SIM card en el dispositivo (desactivando previamente el PIN).
- Asegúrate de que la junta de goma (O-Ring) esté en su lugar antes de cerrar el equipo.
- Carga completamente la batería interna antes de instalar (puede tardar hasta 24 horas).
2. Montaje
- Elige una ubicación con buena visibilidad al cielo (de preferencia, sin obstáculos metálicos).
- Fija el cradle (base) usando tornillos o cinta de doble cara.
- Coloca el CelloTrack en el cradle asegurándote de alinear correctamente el interruptor de sabotaje (Tamper Switch).
- Asegura el dispositivo con cinchos plásticos.
3. Conexiones eléctricas (solo para CelloTrack Power)
- Conecta:
- Rojo ➔ +12V o +24V constante (con fusible de 5A).
- Negro ➔ Tierra/Chasis.
- Opcional: naranja o café si deseas conectar ignición o un PTO.
4. Activación
- Presiona el botón frontal (FB) hasta que el LED SYS parpadee.
- El dispositivo encenderá y comenzará a reportar.

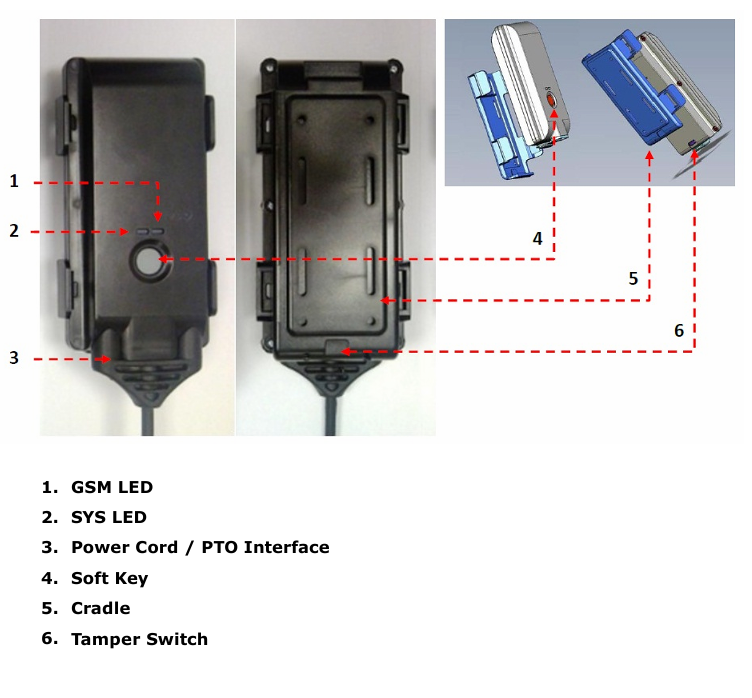

Comportamiento de los LEDs y Botones:

LEDs
- SYS LED (Sistema)
- 1s ON / 1s OFF: Unidad encendida y funcionando correctamente.
- Parpadeo rápido: Activación o desactivación en proceso.
- GSM LED (Conectividad móvil)
- Parpadeo lento: Registro en red GSM exitoso.
- Apagado: No hay red GSM.
Botones

- FB (Front Button)
- Pulsar y mantener para encender el dispositivo.
- Pulsar mientras activado: Envía alerta de pánico.
- Pulsar mientras desmontado: Intenta apagar (si no se presiona el Tamper Switch).
- Tamper Switch
- Detecta si el equipo fue retirado de su base y genera un evento de "sabotaje".
Instalación con Ignición Virtual

Instalación con Ignición Cableada
Se envía pulso negativo a través un relevador que convierte la ignición del vehículo en pulso negativo por medio de un relevador, este pulso se recibe en el cellotrack a través del cable Naranja o Café.

Instalación con Toma de Fuerza

Consejos adicionales:
- No montes el dispositivo directamente sobre metal sólido, ya que puede bloquear la señal GPS.
- Usa cinta de doble cara solo en superficies limpias y lisas.
- Si usas el cradle magnético, recuerda proteger la pintura del vehículo para evitar daños.
